源泉建筑CAD插件(含安装方法) v7.7.0免费版

源泉建筑CAD插件是一款适用于搞建筑设计行业、装饰设计行业及相关专业所用到的CAD辅助绘图软件，功能强大而简单易用，强化了文字处理、尺寸标注、图层管理、编辑与绘图”等部分基本功能，更专业更强大，让你在CAD中设计图形更方便。完全不影响原有AutoCAD或天正的绘图习惯，可运行于AutoCAD2004-2019/浩辰CAD8等各个版本，欢迎有需要的用户前来获取源泉CAD插件。

功能

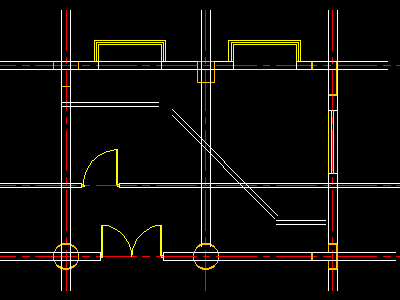

画自动墙

command: ww

****画自动墙，墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

● 就像画直线一样绘制平面墙体

● 碰到柱子柱内墙体被修剪

● 碰到墙体与该墙体交叉处被修剪

● 按下“W”键可以列表选择墙厚

● 不影响其他图层

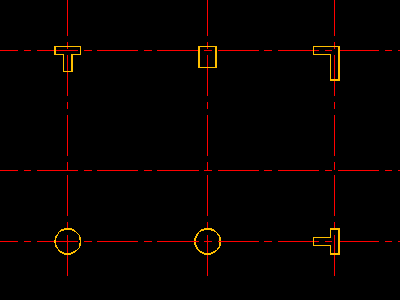

智能墙剪 TW

command: tw

****智能墙剪，墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

● 只需一步:选择修剪的墙柱范围

● 柱内墙体被修剪

● 墙体与墙体交叉处被修剪

● 不影响其他图层

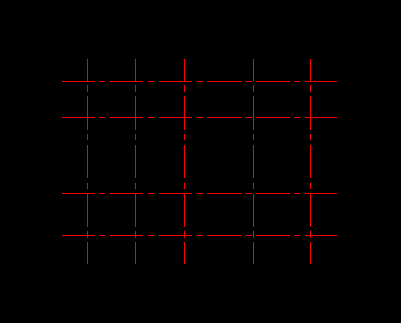

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层 中的直线(最多只能处理二组方向的轴线):

● 只需一步:选择选择轴线

● 根据所选轴线自动布置轴号和二道尺寸线

● 不影响其他图层

安装教程

一、首先打开CAD，点击左下角的命令输入框，输入命令“AP”，然后按空格键打开“加载/卸载应用程序”。
二、然后在弹出的加载/卸载应用程序窗口中打开文件名后面的“加载”，然后选择要加载源插件的文件。
三、然后在弹出窗口中等待文本“加载成功”出现在左下角，然后单击“关闭”。

安装说明

如果上述方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;

强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装即可;

如果启动文件sys\acad.lsp和你的自编程序冲突，安装完后可直接删除之，这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;

在天正建筑(5.0-8.5)环境下的安装方法和上述相同。

特色

"源泉设计"是免费免注册软件，绿色小巧，压缩包仅7MB多(含说明和常用字库);

提供中文简体、中文繁体、英文三个语言版本，请对应下载;

提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置;

你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整;

功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯;

门窗块完全兼容天正3,可以互为使用;

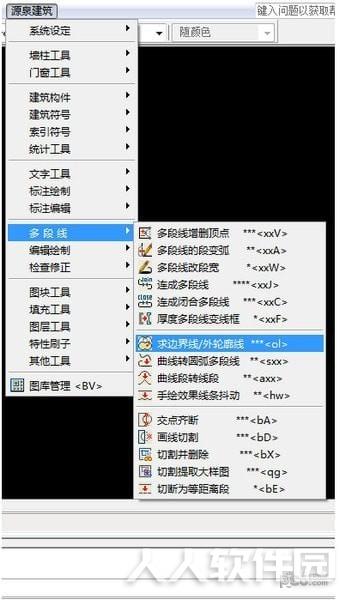

"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅;

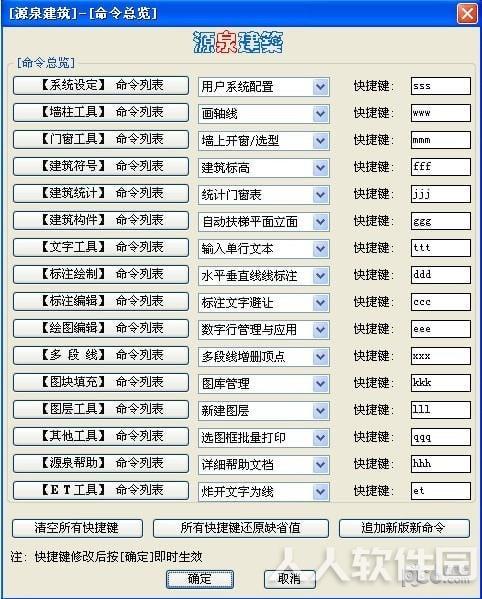

通过总览命令，可以动态设置所有命令的快捷键，即时生效;

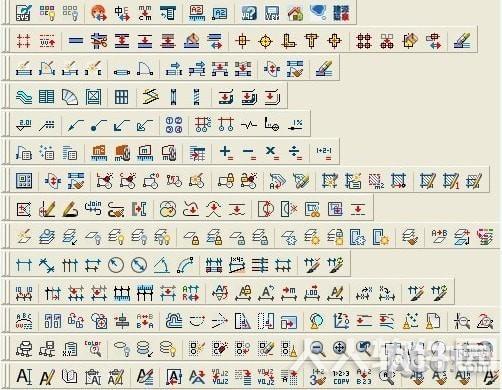

提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪;

提供类似 ACDSee 的图库管理，操作直观、维护方便;

强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等;

内置了将图元导入Google Earth(谷歌地球)的转换程序。
