Dui Designer使用说明

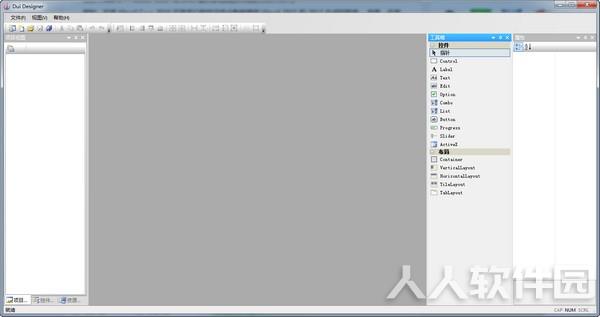

1、打开设计器：

在duilib源码的bin目录里，【DuiDesigner.exe】就是UI设计器(这个设计器需要重新编译一次，不然打开XML会崩溃)。

2、新建项目：

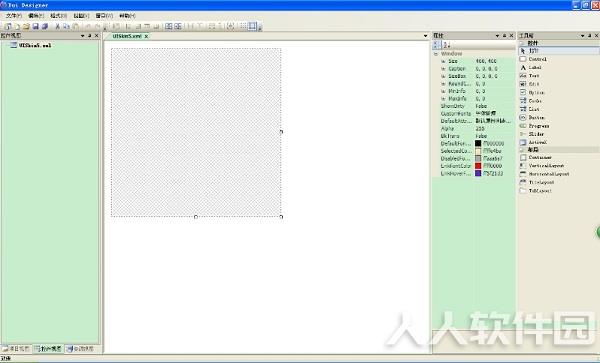

菜单里选择【文件】--【新建】--【文件】，再点击保存将文件保存到指定路径。

3、新建布局：

由于前面的教程已经详细讲过布局和标题栏，所以这里直接弄出一个标题栏布局。

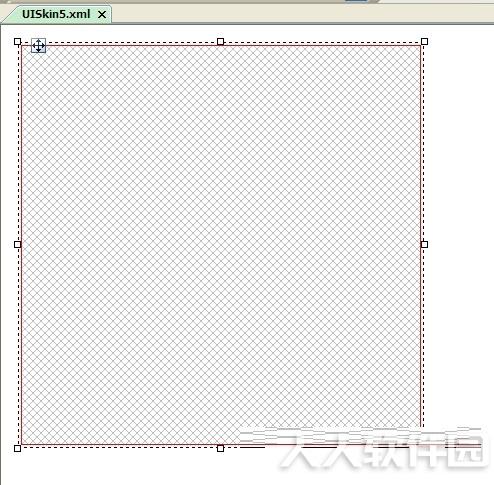

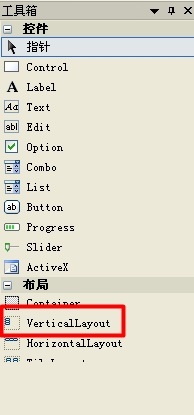

(1)加上一个VerticalLayout 布局，做为整个窗口的布局(由于设计器不能拖拽控件，所以需要先点击工具箱里的VerticalLayout 控件，再点击界面，即可加上控件)，如图：

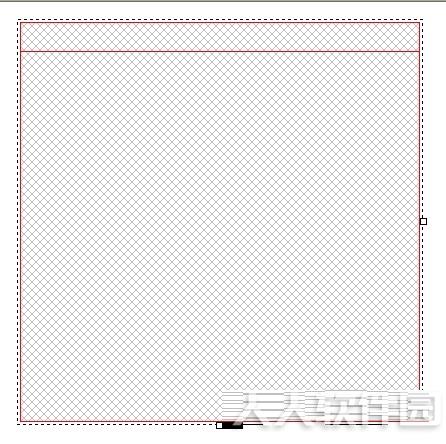

(2)加上一个HorizontalLayout 布局，做为标题栏的布局：

发现HorizontalLayout 布局并没有沾满整个窗口的宽度，所以需要调整，

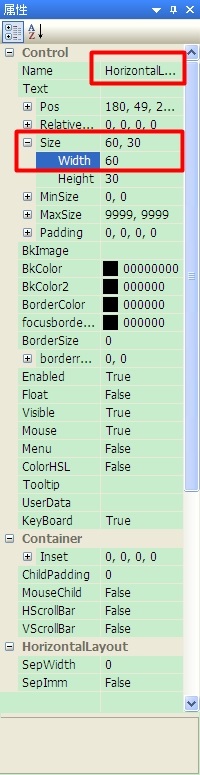

在属性里面，将【Size】展开，将【Width】填为0，即可自动拉伸宽度。(注意，需要先点击一个控件，才能设置属性，不要点错了控件哦~)

(3)加上两个VerticalLayout 布局，做为标题栏的左边的占位布局和右边的按钮布局(前面已经介绍过，VerticalLayout 和 HorizontalLayout 有时候可以互换，但是用交叉的方式一般都不会错，交叉方式即VerticalLayout 子节点和父节点都是HorizontalLayout ，而兄弟节点是VerticalLayout )：

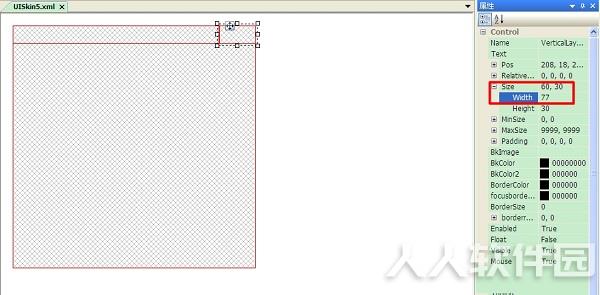

右边的布局width改为77

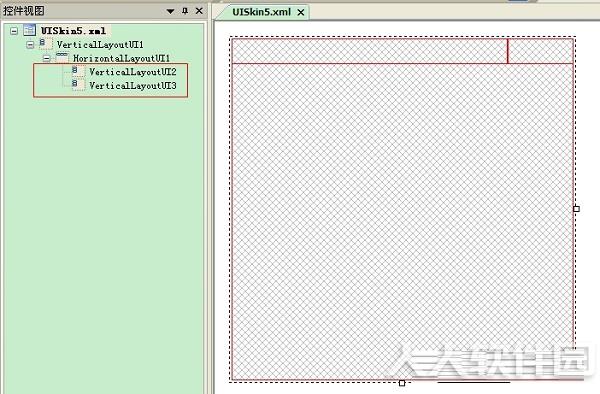

注意，别把布局点错了位置，此时左边的树形应该如下图：

(4)布局好了之后，我们往上面加按钮：

先点击Button控件，再点击右上角的按钮布局，可以看到下图：

这时可以拖拽边框调节控件大小，也可以拖动控件的位置。

此时我们可以按Ctrl+C、Ctrl+V复制按钮

然后把按钮拖到相应位置

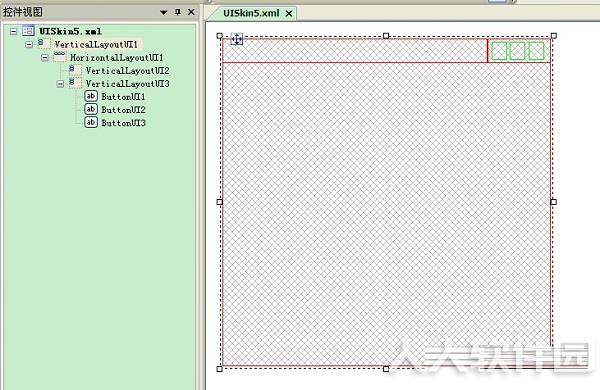

同理，加上第三个按钮，如下图：

这个时候，我们可以将三个按钮顶端对齐：

先选中三个按钮

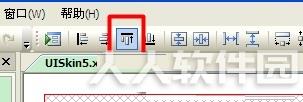

，然后点击【顶端对齐】按钮

。

接着点击【横向】按钮

，使三个按钮水平方向均匀间隔开来。

方法已经举例说明了，具体的位置和间隔还需要小伙伴们慢慢调整。

可以看到设计器调整控件的位置和大小还是很方便的~

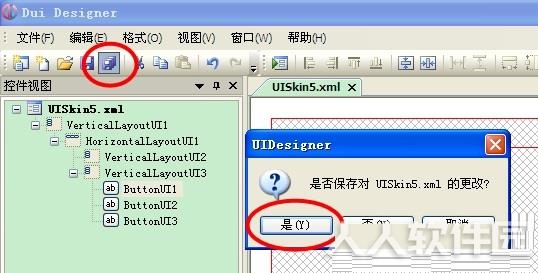

注意，要记住时不时的按下Ctrl + S，不然设计器崩溃了，就不好了~

下面我们来看看XML的内容，在Tab上面右键，选择【打开所在的文件夹】，

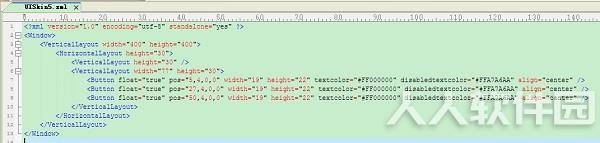

然后打开XML(发现只是打开文件夹，木有定位到文件o(╯□╰)o)，此时的XML文件的内容如下：

(5)其实到这里，就可以抛弃UI设计器啦~~~

但是好歹是大神花了心血搞出来的，其实多用用SVN，记得随时Ctrl+S，还是可以放心的用的~

下面就接着介绍一些属性吧，

在duilib源码的目录下，有一个文件【属性列表.xml】，这里介绍了所有控件的属性，虽然有一点点遗漏，但是已经够啦。

所以详细属性就请看【属性列表.xml】，这里只介绍一些常用的属性。

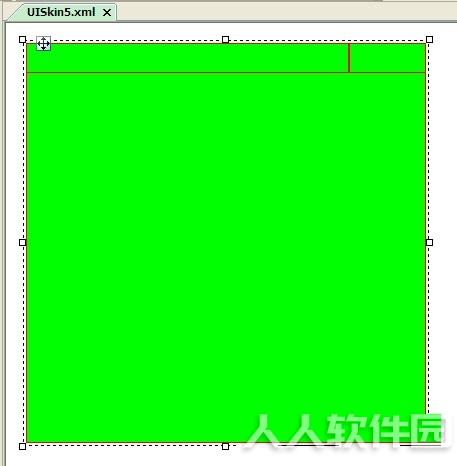

我们先给窗口背景换成绿色，

选择整个窗口的布局后，设置【BkColor】属性即可

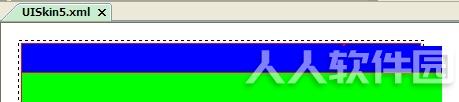

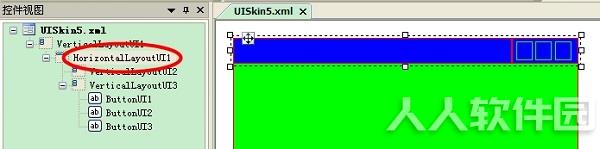

同理，设置标题栏布局的背景色，由于标题栏布局已经被两个子布局遮住，所以这时需要点击左侧的树形控件

然后给按钮也加上背景色，

现在我们把标题栏换成渐变色，

除了设置【BkColor】外，再设置【BkColor2】即可，

把窗口背景换成三色渐变，再设置【BkColor3】即可，不好意思，设计器里面木有这个属性，需要手动在XML里添加~~~

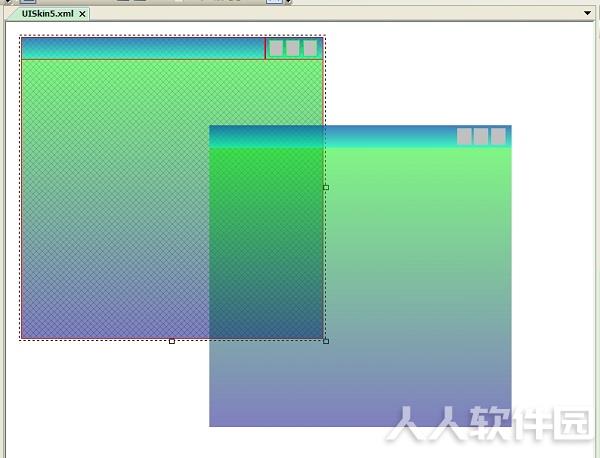

一切就绪以后，我们可以点击【测试窗体】按钮看看窗口效果

按下【Esc】键即可关闭【测试窗体】


Dui Designer软件特色

它主要分为六个模块。

1设计一个皮肤窗口，并添加控制来规划您的皮肤。

2是WND窗口，请单击1和2以查看属性栏的更改。

3在控件上添加一个窗口

4为属性设置窗口

5用于窗口测试和控制对齐窗口

6是添加的控制级别视图窗口，当然它有三个TAB，只有控制级别最有用。

编写XML时，请务必注意：

DUILIB XML必须具有低级布局。

无法直接在WND上添加控件。

说明这个工具可能有很多bug，属性更改失败，不时崩溃等等，但我的崩溃次数较少，新手可能会遇到更多，但不要抱怨，毕竟这样的工具非常有价值。

也许你已经在属性栏中看到了很多属性，你可以尝试添加图像，修改颜色，修改边框等，然后你也可以看看WND的属性，什么是CAPION，什么是MINMAXINFO。
