GNS3使用说明

第一步：点击 Edit->Preferences… 在弹出的对话框中右侧选择 Dynampis然后在 Executable path 中:写入你安装的 GNS3的目录下的 Dynampis-wxp.exe。有一点请注意，GNS3只支持英文目录，所以有中文出现的话，会有错误。(如果你是2000操作系统选择Dynampis-2000， vista选择Dynampis-wxp)

第二步：在 working directory 中随便安排一个目录，这个目录将用来存放运行模拟器的时候产生的一些文件。设置完毕后点击 OK。

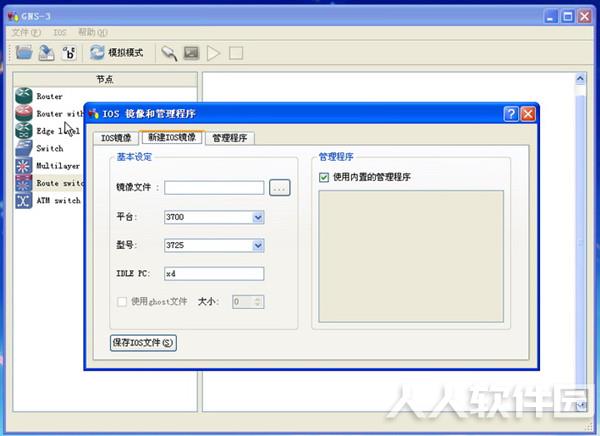

第三步：点击 Edit->Ios image and hypervisors，在 image file 中导入你的cisco IOS，然后点击 Save 按钮就可以了。

第四步：画图。直接拖曳相关原件到界面就可以。通过双击，右击路由器和交换机的图标，可以进行一些简单的配置，比如图标的命名，交换机的接口属性

第五步：点击 Emulation Mode

现在就是模拟器可以运行的关键步骤了：

1、输入 list 回车。命令会显示模拟器的相关信息。可以看到在 state里面显示 stopped 的，相应的右边就是红色小灯。

2、打开任务管理器，也就是 ctrl+alt+del。然后在=>后面输入start r4。这个时候 r4的灯应该变成了绿色，与此同时，你的任务管理器的 cpu 使用率应该非常大，这是因为模拟器模拟的是路由器的结构，因此他不知道路由器的 cpu 什么时候会空闲，所以一直是满载。

这个时候我们进行如下处理:输入 idlepc get r4这条命令会让程序算出一个可能的 idlepc value。在弹出的对话框中就是可能的 idlepc value，我们只要在打*的数字中选一个输入编号就可以。这个时候观察你的 CPU使用率，如果没有下降，那么输入 idlepc show r4 重新选一个编号，然后观察，如此反复。

如果 CPU使用率下降了，那么点击开始-运行->输入 telnet 127.0.0.1端口号。现在在出现的 telnet 命令框中按几个回车，然后按照如下命令输入：

NO //如果没有配置文件的话，会提示是否设定，这里我们选择NO

enable //进入特权模式.如果有密码的话还需要输入特权的密码

config terminal //进入全局配置模式

no ip domian-lookup //关闭域名查找，主要是用在当你输错了命令的时候 ,避免路由器将错误的命令当作域名来 查找了

line console 0 //进入console口

logging synchronous //日志同步,防止通过console进行配置的时候，命令被日志提醒打断

exec-timeout 0 0 //设定超时时间为永不超时

exit //退出console配置进程到全局配置进程

hostname R1 //设定主机名为R1，便于区分

end //退出到特权模式

总结来说，每打开一个路由器的话，都先把这些命令配置上，对于后面配置实验比较方便，当然也可以不配置r1， r2， r3， r5 等上图中的其他路由器也用类似方法解决。成功的话，便可以使用GNS3模拟器进行CISCO实验了。由于模拟器不支持 telnet 下的 reload 命令，所以 reload 就变成在模拟器中先 stop 然后start。最后大家可以保存下模拟器，以便下次直接使用。这是 Dynampis 模拟器最简单的路由拓扑，对于刚刚接触 CISCO，以上方法已经足够大家完成路由部分的所有实验。


GNS3软件特色

1、具备模拟思科路由器。
2、模拟简单以太网、ATM和帧中继交换机。
3、多个管理程序之间的负载平衡。
4、加载和保存DyEnGas的INI格式。
5、图像导出（jpeg、png、bmp和xpm）。
