DragonHD官方版 v1.2.4

DragonHD官方版是一款能够对各种硬件信息进行检测的软件，当用户的设备硬件遇见任何问题时，能够使用本软件进行各种诊断操作，同时，内部提供了稳定性测试工具，用户可以使用本软件对自己的设备性能进行实时的检测，让用户更加了解自己的设备使用性能，软件使用操作简单，用户直接使用USB进行裸板连接就可以进行检测。

DragonHD官方版安装步骤

1.下载dragonhd最新版软件包

2.解压dragonhd软件，运行文件

3.双击打开,进入dragonhd软件界面

4. 此软件为绿色版，无需安装即可使用

DragonHD官方版使用方法

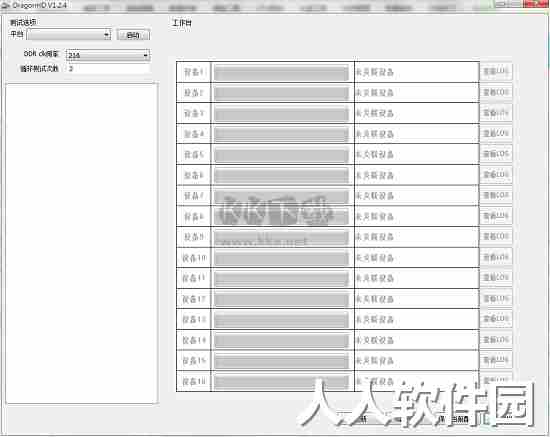

1、下载软件压缩包文件，点击“DragonHD.exe”运行程序，可分为4个区域：

①操作区，工具的基本操作包含设置 DDR clk 频率，设置循环次数和启动/停止测试

②平台用例区，选择平台后该区域显示选定平台的所有用例，用户可屏开，收缩和勾选需要测试的用例

③测试信息区，该区域显示设备测试进度，测试状态，测试结果和过程日志信息

④软件功能区，包含的操作包含打开配置模版，保存配置模板，更新升级，退出软件

2、勾选平台/用例

点击平台下拉选择框选定要测试的设备平台，区域 2 将显示选定平台的所有用例，用户勾选所需测试的用例后，点击“启动”按钮工具即进入设备检测状态，如下图：

3、插拔设备

工具进入设备检测状态后即可插入待测试设备，样机按量产方法使设备进入测试状态，运行前必须不能同时运行其他烧录工具如 phoenixsuit。首次使用的 USB 接口将会被记录关联，最多关联 16 个 USB 接口，用户必须在 USB 接口首次关联后记下 USB 口与设备号的关联 ID，并在 USB 接口标记该 ID 号，如下图插入设备后被关联的设备 ID 为 1(设备 1 的显示由灰变黑)，即在该 USB 接口贴上标号：1。此后从此 USB 接口插入的设备信息都将记录在“设备 1”一行。

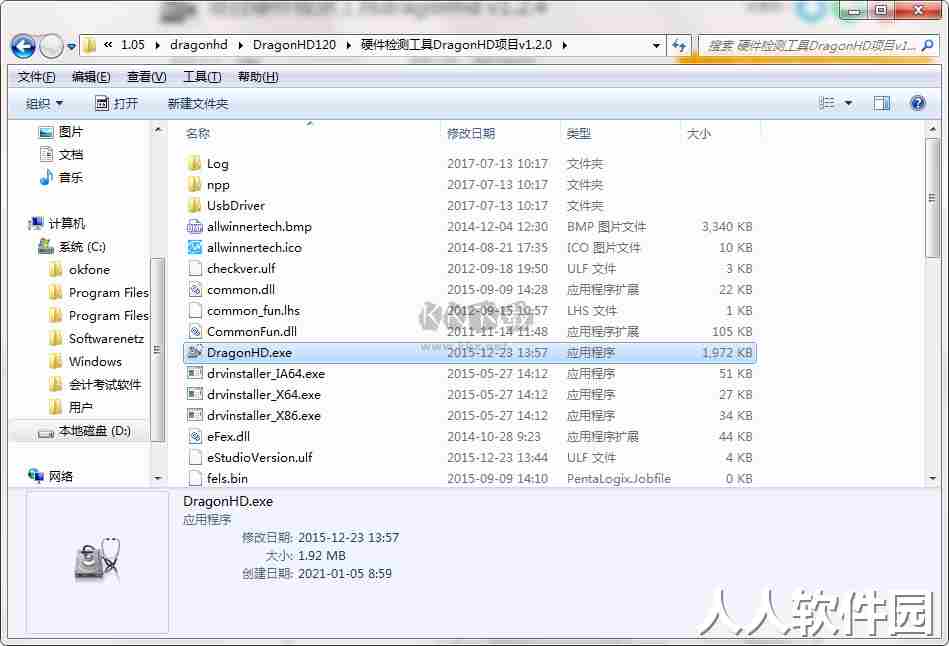

注：USB 接口的关联与机器相关，如需将工具打包发送或者需要清空关联信息重新关联，请退出工具并删除工具目录下名为 fels.bin 的文件

4、测试成功后结果显示

5、查看日志

在设备检测的过程中，设备被拔出之前，用户可随时点击设备号右边的“查看 LOG”查看应对设备的检测日志。出现用户误操作情况：

①过早拔出设备并希望查看拔出前的日志时，需要查看设备拔出前的日志信息，即需手动打开工具目录下的子目录 LOG/，找到相应设备编号的日志文件打开即可。

②拔出设备后又在工具处于检测状态下插进了新的设备，这种情况下如需查看之前拔出的设备日志信息，即需手动打开工具目录下子目录 LOG/backup/，按设“备号-日期.txt”查找对应日志，工具只为每个接口保留最后 10 次插拔设备的日志信息，更早的日志信息被永久删除。

6、停止检测

在检测过程中如需停止检测，以更新勾选用例或者其他操作，可在所有正在测试的设备完成或者拔出后点击“停止”按钮，工具即退出检测状态，此时设备的插拔将不影响 USB 接口的关联和日志的更新

7、保存/打开模板

用户在勾选完平台/用例，填写后频率和循环次数后，可点击区域 1 的“保存当前配置”按钮将勾选情况保存到特定文件，此后可在工具打开后点击“导入配置”按钮，选择保存的模板文件，工具即恢复到之前保存的状态，无需再次勾选

DragonHD官方版内容

dragonhd能够快速对硬件进行检测、诊断，支持1拖8

dragonhd多平台通用，pcba裸板通过usb连接pc进入测试

每台设备可单独输出log，定位为诊断，支持对连通性测试

此版本提供了最先进的稳定性测试工具，可以提高其性能

工具的基本操作包含设置DDR clk频率，设置循环次数和启动/停止测试

DragonHD官方版功能

测试便捷:裸板连接 USB 即可测试。

快速定位硬件连通性:能快速定位焊接不良的颗粒(如 4*8 的颗粒可定位到具体某颗焊接不良)。

测试时间短:1MIN 可测试完一个 loop，可迅速测试出稳定性一般的 case(这些 case 上系统老化测试

可能需要几小时才能 detect 出)。

调试问题便捷，对 DRAM 不稳定的板卡，工具端迭代修改参数测试，较上系统验证节省 90%的时

间(上案桌系统修改参数验证一轮短则 10 分钟长则几小时，工具端不到 3 分钟)。

DragonHD官方版使用说明

打开工具后，界面可分为4个区域

1、软件功能区，包含的操作包含打开配置模版，保存配置模板，更新升级，退出dragonhd免费版软件。

2、操作区，工具的基本操作包含设置DDR clk频率，设置循环次数和启动/停止测试。

3、测试信息区，该区域显示设备测试进度，测试状态，测试结果和过程日志信息。

4、平台用例区，选择平台后该区域显示选定平台的所有用例，用户可屏开，收缩和勾选需要测试的用例。

勾选平台/用例：点击平台下拉选择框选定要测试的设备平台，平台用例区将显示选定平台的所有用例，用户勾选所需测试的用例后，点击“启动”按钮工具即进入设备检测状态。

DragonHD官方版注意事项

因为测试时间短无法 cover 到所有不稳定的 case，这些 case 可能需长时间老化测试才能暴露问题，

所以本工具不能代替 DRAM 老化测试。

工具主要测试的是 DRAM 的 IO 性能，对 DRAM 内部 CELL 的物理特性测试有一定局限性(这部分

测试主要靠 DRAM 原厂保证)，所以测试工具如作为黑片筛选有一定风险。
