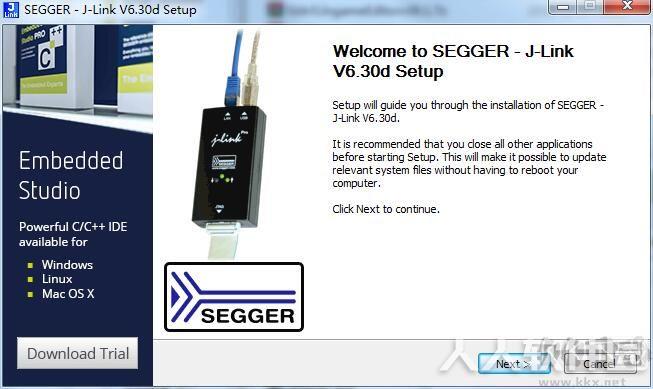

jlink驱动V6.30d-ARM (附安装教程)

jlink驱动是ARM嵌入式开发必备调试工具，jlink调试工具的驱动程序，集成了之前版本的全部功能，对于Cortex-M3的Serial Wire Viewer(SWV)速度是V6的12倍。还支持RDI, FlashDL, FlashBP, JFlash, GDBFull,支持firmware升级。最新版本拥有最新功能，欢迎下载使用。

jlink驱动支持的ARM内核

ARM7TDMI (Rev 1)

ARM7TDMI (Rev 3)

ARM7TDMI-S (Rev 4)

ARM720T

ARM920T

ARM922T

ARM926EJ-S

ARM946E-S

ARM966E-S

Cortex-M3

jlink驱动使用方法

打开“开始”-“所有程序”-SEGGER-JLink ARM v4.14c-J Flash ARM

打开“Option”选择“Project settings…”，进行烧写前的必要设置，如下图：

在“General”页，选择“USB”，如下图：

在“Target Interface”页，选择“SWD”，JTAG速度设置为“Auto selection”，如下图

在“CPU”页，选择开发板的CPU型号：ST STM32F103VC，如下图：

“FLASH”页不用设置，默认设置就可以了。

在“Production”页，我们把“Start application”选上，则在下载成功之后，程序会自动运行。

在设置完成后，我们点击“确定”退出。

我们点击“Target”—》“Connect”，开始连接目标板：

连接成功会有提示信息，如下边的状态拦:

Connecting ...

- Connecting via USB to J-Link device 0

- J-Link firmware: V1.20 (J-Link ARM V8 compiled Nov 28 2014 13:44:46)

- JTAG speed: 2000 kHz (Auto)

- Initializing CPU core (Init sequence) ...

- Initialized successfully

- JTAG speed: 2000 kHz (Auto)

- Connected successfully

接着，我们在“File”—》“Poen data file”中打开烧录的HEX文件

加载完成后，选择“Target”—》“Auto”或者快捷键“F7”进行自动烧录：烧写成功!
