FreePCB v1.359安卓版

PCB版图设计工具(FreePCB)功能

1、支持1到16个铜层

2、电路板尺寸可达60英寸×60英寸

3、大多数功能都使用英制或公制单位(即密尔或毫米)

4、足迹库由Ivex Design International，PCB Matrix和IPC提供

5、铜填充区域

6、足迹向导和足迹用于创建或修改足迹

7、导入和导出PADS-PCB网表

8、导出扩展的Gerber文件(RS274X)和Excellon钻取文件

9、设计规则检查器

10、自动保存

PCB版图设计工具(FreePCB)特色

采用英制或公制单位(即毫升或毫米)的大多数功能。

创建或修改足迹的足迹向导和足迹编辑器

进口和出口pads-pcb网表

出口扩展Gerber文件(rs274x)和Excellon钻孔文件

PCB版图设计工具(FreePCB)使用说明

1、如果您使用FreePCB设计PCB，我强烈建议您在花费任何资金制作电路板之前，使用ViewMate(可在此免费获得)等程序检查您的Gerber文件

2、这些库来自用于SMT焊盘图案的新IPC-7351标准。 它们是从PCB Libies LP Viewer(版本6.20.00)中提取的数据创建的。

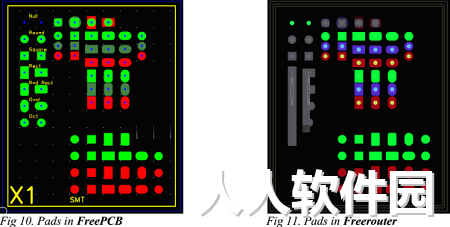

3、提供三种不同的垫尺寸，最小，标称和最大(即小，中和大)。

4、如果您使用这些库，我强烈建议您从PCB库(现在称为PCB Matrix，我认为)下载LP Viewer应用程序。

5、使用查看器，您可以浏览和搜索库，为每个组件和焊盘图案提供出色的图形和尺寸信息。

6、 然后，您可以从名称和描述中轻松找到FreePCB库中的相应封装。

7、内垫生成的Gerbers现在使用足迹中指定的内垫形状和尺寸。 以前的行为是忽略内部焊盘值并根据需要添加圆形焊盘，基于CAM焊盘最小环形尺寸值。 这些“虚拟”垫仅在连接到Gerbers时添加到Gerbers跟踪，否则他们被省略。 新的行为是使用pad指定它是否是否连接到跟踪。 如果焊盘形状为，则仍将使用旧的虚拟焊盘行为指定为“无”。

8、所有垫形状闪烁，在此版本之前，一些垫形状没有闪现，而是在Gerber中绘制为多边形文件。 现在，所有非基本形状都使用光圈宏定义并根据需要闪烁。

FreePCB优势
