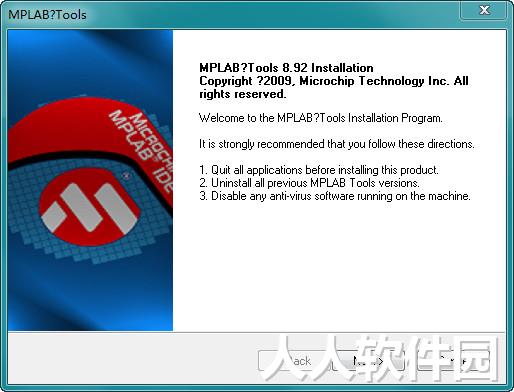

MPLABIDE(PIC单片机编程软件) V8.92破解版版

MPLABIDE使用说明

一、基于MPLAB X IDE配置位设置

MPLAB X IDE和MPLAB IDE 8不同。

MPLAB IDE 8 可以再界限中选择配置位就行。配置选项可以不写在代码中。

MPLAB X IDE 如果要配置的话必须在代码中写出配置。

配置字中最重要的配置选项就是：

看门狗配置 如：WDTE<1;0>； 一般选择关闭看门狗。

MCLRE复位脚的配置 如：MCLRE；一般选择复位脚作I/O，PIC16F877A无此选项。不用设置。

震荡器的选择： 如：FOSC<2:0>；根据实际情况配置，我这里一般选用XT，即标准的振荡频率1M~4M。

因为如果这三个没有配置好的话程序根本无法运行。其他配置可以看数据手册此不赘述。

实例介绍：

打开MPLAB X IDE 在菜单栏中 点击Window->PIC Memory Veiws->Configuration bits//生成配置源代码，复制到main.c文件即可

对16F877A的配置位进行讲解：

CP ：程序区保护 该位置1将开启 。（这个位是必须开启的以防止程序被读取）

DEBUG: 使能调试功能。如果不使能RB6 RB7脚作为普通的I/O口（根据需求）

WRT1：WRT0:写保护位。防止程序区被意外写入。（一般建议开启）

CPD:EEPROM保护，（这个位必须开启以防止EEPROM中的数据被读取）

LVP:低电压编程使能位。如果不使用低电压编程 RB3将做普通I/O.MCLR必须用于编程。（根据需求）

BOREN:掉电检测。掉电检测的作用是单片机发现电压不足的时候会及时的停止工作。防止一些意外操作的发生。比如 EEPROM 或者FLASH中的数据丢失（这个一般必须开启防止丢码）

PWRTEN：上电延时。开启后单片机会延时72MS开始工作。保证上电后电路稳定后单片机才开始工作。不要求单片机一上电就马上工作，这个位建议开启。（建议开启）

WDTEN:看门狗。 这个位根据你自己需要吧。开启之后程序必须 不停的喂狗。喂不好程序就会复位。（根据需求）

FOSC1：FOSC0：振荡器选择位。如果你用高速的就选择HS.中速度的就用XT，希望速度低功耗低就用LP。希望用便宜且对精度要求不高的振荡器就用RC。（根据需求选择）

  20MHz~4MHz （包括4MHz）的石英晶振配置HS.

  4MHz（包括4MHz）~200KHz（包括200KHz） 的石英晶振配置XT.

  200KHz（包括200KHz）~32KHz的石英晶振配置LP.

RC 就是 电阻加电容。就可以做出一个便宜但精度不高的是振荡器了。
