工字电感计算器 v1.2 绿色无广告版

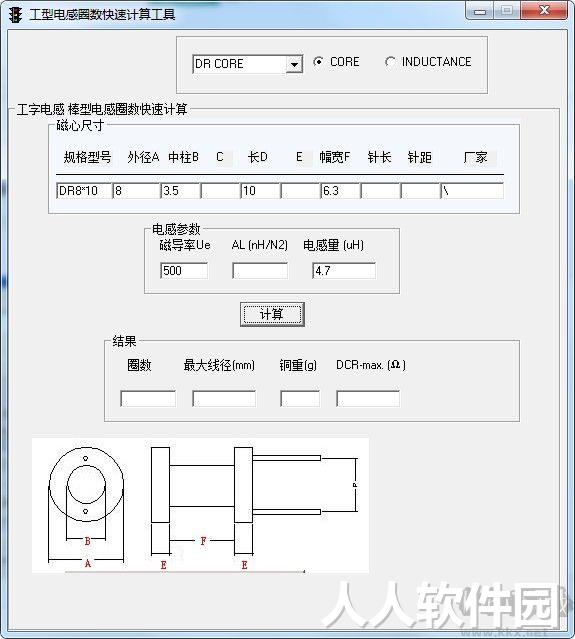

工字电感计算器是针对工字形电感制作的一款圈数计算工具，软件可以根据规格型号、外径、中柱、磁导率、电感量等参数快速计算出对应的圈数、最大线径、铜重等数据，功能非常的实用，有需要的朋友可以下载哦！




工字电感的计算公式

加载其电感量按下式计算:线圈公式
阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：
电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH
据此可以算出绕线圈数：
圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度
单位分别为毫米和mH。。空心线圈电感量计算公式：l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位：cm线圈匝数N单位:匝线圈长度L单位：cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]
工作频率：f0单位:MHZ本题f0=125KHZ=0.125
谐振电容：c单位:PF本题建义c=500...1000pf可自行先决定，或由Q值决定
谐振电感：l单位:微亨线圈电感的计算公式
1。针对环行CORE，有以下公式可利用：(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数
H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)
l及AL值大小，可参照Micrometal对照表。例如:以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2。介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中
μ0为真空磁导率=4π*10(-7)。（10的负七次方）μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2为线圈圈数的平方
S线圈的截面积，单位为平方米l线圈的长度，单位为米
k系数，取决于线圈的半径（R)与长度(l)的比值。计算出的电感量的单位为亨利（H）。
