中线CAD汽车线束软件 V5.190813官方版

中线CAD是KKX小编给大家分享介绍的一款基于AutoCAD图形平台开发的汽车线束软件，该软件完全免费，以前沿的线束设计理念为指引，结合国内外众多优秀线束工程师和软件工程师的丰富经验，能够有效减轻工程师的工作强度、有效提高统计数据的准确性、有效提升用户的工作效率，用先进的线束对象概念服务于汽车线束图纸设计和图纸分析。

工具简介

中线CAD软件不仅包含多种规范、快速、高效的绘图工具；更有以模拟汽车电路走向为依据的图纸错误检查、图纸规范设计等纠错功能；结合用户常用数据库，中线CAD的导出BOM、导出接线表、计算电线长度、智能分析短路点等强大功能，不仅能助您完成最优化的线束设计与制作方案，更可以大大减轻工程师的工作强度、提高统计数据的准确性、提升您的工作效率。

中线CAD软件提供多样化的定制方案，在数据输出部分更是可以根据客户需求进行个性化定制，完全可以满足金蝶PLM、住电A+等系统的数据需求，使客户从图纸的绘制，生产、工艺数据的输出到项目数据的整合统计分析全程实现数字化。

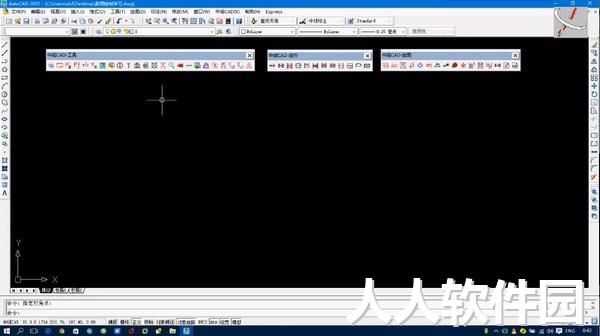

中线CAD为AUTOcad插件类程序，运行依赖AUTOCAD，安装中线CAD前，应先安装AUTOCAD,中线CAD对AUTOCAD版本无限制，建议在AUTOCAD 2007版本下使用。

功能

变换射频连接器
无中线基础数据库适用时，中线CAD软件免费从图纸中迅速获取射频连接器信息、一键生成端位。手机软件所提供的多种多样目的性转换软件，适用迅速、精确、规范化的变换图纸。有中线基础数据库适用时，软件免费直接在数据库系统中读取射频连接器图纸及信息。数据库系统包含护线套以及兼容的接线端子、防潮栓、盲栓、配件等工序信息。
变换回路
可将汽车厂家电子线束图纸回路信息迅速转化成自已的公司标准格式。中线CAD给予5种回路怎么画的变换，便捷工程人员迅速变换回路，标准图纸。为下一步数据库的解决提供参考，既能确保回路不能重复，又能确保制作回路一致性和规范化。运用快速标注长短、插进分支点作用，为中后期测算电缆线长短给予理论来源
自动设置短路故障点
手机软件打破传统人力界定短路故障点的位置方法，能够快速强烈推荐电子线束图纸过程中需要短路故障的线号，并个性化推荐最科学合理的短路故障点部位，全自动匹配短路故障点套接件、协助、去皮长短等工艺数据，进行最优化设计方案；即大大缩短搜索待短距离号时长，防止忽略短路故障点；还可以最优控制的节省电缆线原材料，降低成本。
电子线束辅助材料迅速制作
电子线束辅助材料迅速制作包括匹配孔距，匹配护线套容量，匹配去皮容量，匹配防潮栓，匹配接线端子，设定护套线、绞合，设定线束中各种捆扎原材料、定位设备等。既能迅速制图，又能确保图纸的规范性、规范化,并可以直接统计分析到产品BOM内。在其中匹配护线套容量，匹配去皮容量，匹配防潮栓，匹配接线端子功能的还可通过中线基础数据库匹配。
工序分派，全自动计算
进行工序分派后，合乎中线CAD数据导出的需求电子线束图纸便已制作进行。手机软件将批量计算每一根回路的截线长短、载入图纸信息，形成各种各样加工工艺信息当线束设计有变动时，只需要在电子线束图纸中改动变动处，手机软件就会自动再次计算，客户只需要在导出一次加工工艺数据图表就可以。
导出布线表，导出BOM表
一键导出生产制造所需要的退出工艺卡，便捷生产工作，一目了然；依据数据库迅速统计分析和归纳原材料信息，精确快速地形成BOM，能将BOM导出到EXCEL报表，还可以将BOM导出到现阶段图纸中。大大的提高效率并降低了工作失职；
导出加工工艺数据图表
导出短路故障工艺卡、短路故障加工工艺图例，并也可以根据加工工艺需要作出调整；导出裁线工艺卡、导出自带图、自带工艺卡,也支持定制导出别的加工工艺数据图
导出工装板图
中线CAD能够快速导出1:1的工装板图，并可自由配制各支线任务、外挂位置。节约了大量时间提升了工作效能。

更新日志

护套绘制（hthz）增加客方编码搜索，增加客户位置添加。配管材界面增加上下限搜索。
