EWB电路仿真软件 V5.12绿色中文版

EWB电路仿真软件是一款可以快速帮助电路设计人员设计电路图，并进行仿真测试提供效果的软件，预先的测试可以有效的避免电子电路设计过程中存在的漏洞和误差，并且可以减少风险，不用担心电路故障出现的意外。


EWB电路仿真软件软件简介

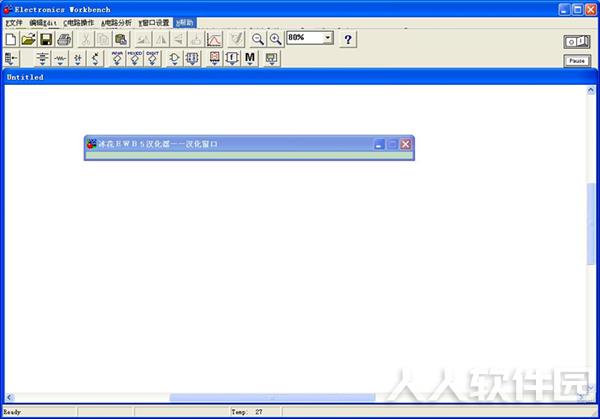

EWB软件，全称为ELECTRONICS WORKBENCH EDA，是交互图像技术有限公司在九十年代初推出的EDA软件，用于模拟电路和数字电路的混合仿真，利用它可以直接从屏幕上看到各种电路的输出波形。EWB是一款小巧，但是仿真功能十分强大的软件。

EWB仿真软件特色

EWB软件功能

1. 作为设计工具，EWB电路仿真软件可以同其它流行的电路分析、设计和制板软件交换数据。
2. 软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
3. EWB软件带有丰富的电路元件库，提供多种电路分析方法。

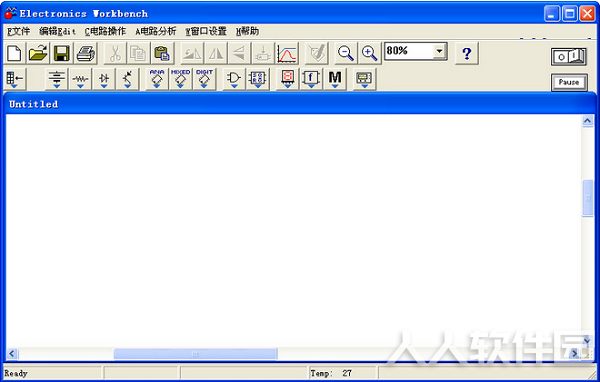

4. 采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；
5. EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。

EWB软件特点

1. 对于电子设计工作者来说，它是个极好的EDA工具，许多电路你无需动用烙铁就可得知它的结果，而且若想更换元器件或改变元器件参数，只需点点鼠标即可，它也可以作为电学知识的辅助教学软件使用。
2. 它的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路芯片，器件库中没有的元器件，还可以由外部模块导入，在众多的电路仿真软件中，EWB是最容易上手的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件。
3. 相对其它EDA软件而言，EWB电路仿真软件体积小巧，功能也比较单一，就是进行模拟电路和数字电路的混合仿真，但你绝对不可小瞧它，它的仿真功能十分强大，可以几乎100%地仿真出真实电路的结果，而且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等工具。

EWB仿真软件安装教程

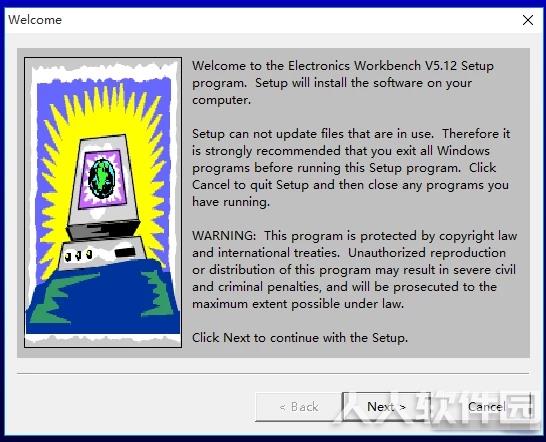

下载EWB电路仿真软件，解压压缩包，双击.exe文件，根据提示操作，

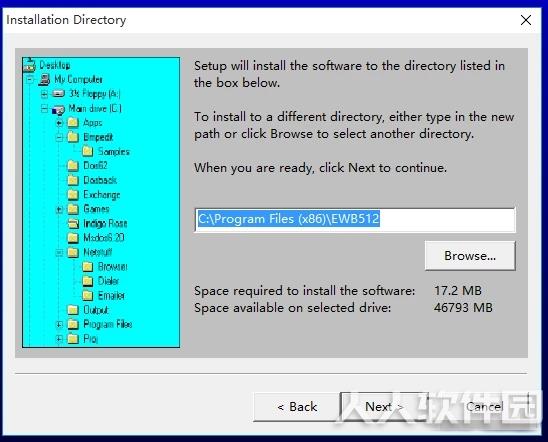

选择软件安装位置，点击【Next】，

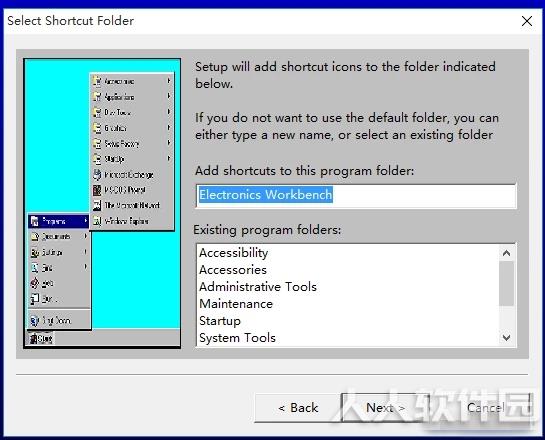

选择创建程序文件夹，点击【Next】，

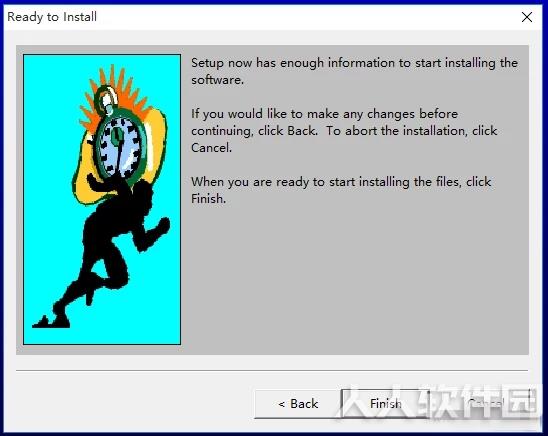

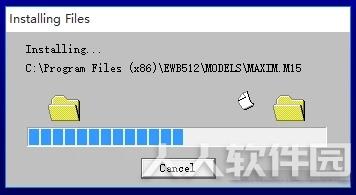

准备就绪，点击【Finish】，开始安装软件，

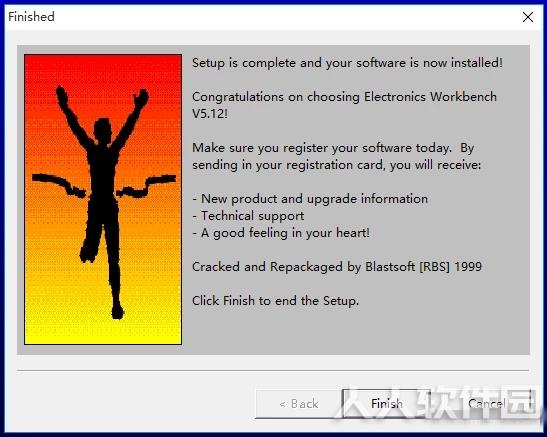

安装完成，点击【Finish】即可。

EWB仿真软件使用技巧

（１）元器件操作

元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。

元件的移动：用鼠标拖拽。

元件的旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作。

元器件参数设置：选定该元件，从右键弹出菜单中选Component ProperTIes可以设定元器件的标签（Label）、编号（Reference ID）、数值（Value）和模型参数（Model）、故障（Fault）等特性。

说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行； ②编号（Reference ID）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性； ③故障（Fault）选项可供人为设置元器件的隐含故障，包括开路（Open）、短路（Short）、漏电（Leakage）、无故障（None）等设置。

（２）导线的操作

主要包括：导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用。

连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元件的端点，出现小园点后松开鼠标左键。

删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选delete 。或者用鼠标将导线的端点拖拽离开它与元件的连接点。

说明：①连接点是一个小圆点，存放在无源元件库中，一个连接点最多可以连接来自四个方向的导线，而且连接点可以赋予标识； ②向电路插入元器件，可直接将元器件拖曳放置在导线上，然后释放即可插入电路中。

（3）电路图选项的设置

Circuit/SchemaTIc OpTIon对话框可设置标识、编号、数值、模型参数、节点号等的显示方式及有关栅格（Grid）、显示字体（Fonts）的设置，该设置对整个电路图的显示方式有效。其中节点号是在连接电路时，EWB自动为每个连接点分配的。
