图片转cad软件 v3.0 绿色免安装版

图片转cad软件使用教程

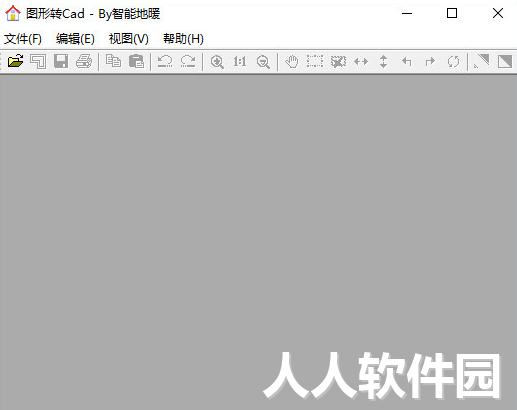

1. 打开图片：

通过菜单“文件/打开”，

或者点击工具条第一个“打开”图标。

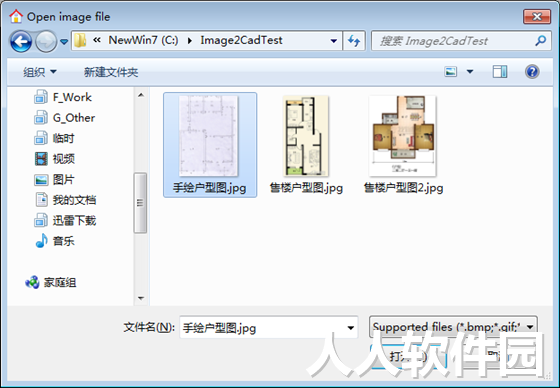

然后在“打开文件”窗口中，选择一个图片文件打开，如图：

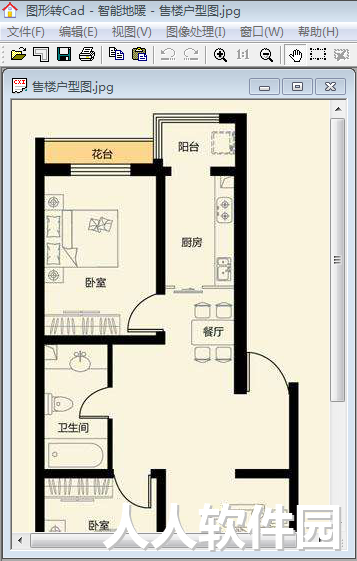

打开后，如下图会预览显示图片内容。

2. 导出为Cad文件：

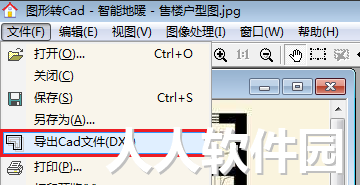

通过菜单“文件/导出Cad文件(DXF)”

或者点击工具条第二个图标：

点击后，弹出导出Cad文件预览窗口，如图：

“转换粒度调整”用于调整处理颜色的界限值，直接拖动红圈中的滑块或输入值，看到当前预览图达到最好的效果即可(去掉不需要的装饰，保留墙体等主要结构)。

“去除填充色”按钮，用于处理一些填充的墙体或柱子，改为非填充，避免由于填充色块导致转换后线条倾斜问题。

调整好预览图后，点击“导出”按钮，即可选择一个位置保存导出的Cad文件(dxf格式)。

保存成功后，程序会提示是否直接打开已导出的Cad文件，

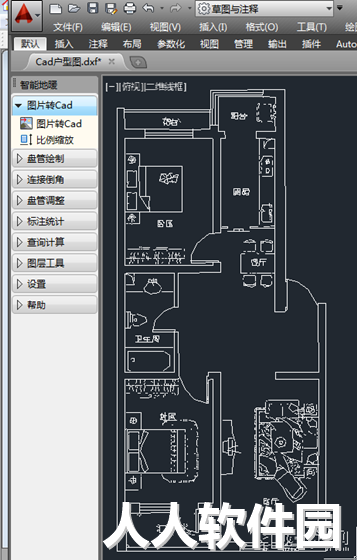

如果已经装有Cad软件的话，选择“是”，则直接打开导出的文件。如图：

注意：如果打开后在Cad中看不到任何图形，这是由于图形坐标不在当前视图中。可双击鼠标滚轮或命令行输入命令Z，空格键确认，再输入A，最后空格确认，即可看到全部图形。

3. 比例缩放：

在转换的户型图中绘制盘管或其他设计工作，还需要调整下比例。因为原始图片是没有单位信息的，从图片转换到Cad的图形，一般还要转换为毫米单位下的尺寸。

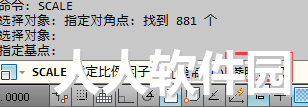

通过智能地暖菜单中“比例缩放”命令。该命令等同于Cad自身的缩放命令Scale。

运行命令后，根据命令行提示，选择所有图形，然后指定一个缩放基点(可以选户型中心或任意点)，最后输入缩放比例即可。

可以先量取下某个房间尺寸，再用实际房间尺寸(转换到毫米)除以Cad中量取的数值，即为需要输入的缩放比例倍数。

输入缩放倍数时，也可以用“R”关键字，采用参照方式，先在图形中指定一段长度，再输入实际长度即可。

4. 绘制地热盘管：

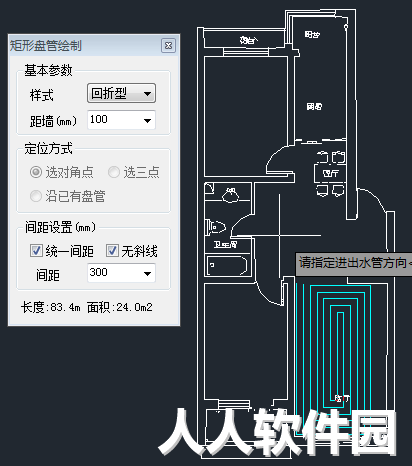

图形调整比例后，删除不需要的装饰，即可开始绘制地热盘管，如图：

 图形处理

一般图片可按上述步骤直接转换即可，如果图片需要特殊处理，则可以用“图像处理”菜单中相应功能进行处理后，再导出Cad文件，以便获得更好的转换效果。


图片转cad软件功能介绍

＃一键矢量化，全自动化，易于使用。

＃很多微调选项有经验的用户。

＃基于栅格矢量化建立的研究成果。既 Zhang-Suen 和 Stentiford 方法，以及边缘检测的Canny算子方法。

＃与最新研究成果增强给你最好的结果。

＃电弧认可。光滑圆弧装配到图像的弯曲部分。

＃功能强大的地理配准功能可确保您的载体将被缩小，旋转，平移和倾斜校正到正确的坐标准备好您的CAD / GIS/数控系统。

＃Digitising和矢量编辑。

＃你可以指定级别，以准备输出到3D的CAD/ GIS系统的载体。

＃许多图像预处理功能，帮助您从您的图片得到最好的。

＃一个非常快速和高效的系统。在几分钟或几秒钟处理大图像。

＃一个综合，全面的帮助工具。
