立几画板 v6.05

立几画板是一款专为数学教育设计的立体几何图形绘画软件。它具有用户友好的界面，操作简便，软件体积小巧，但功能却非常全面。立几画板非常适合数学教师在课堂上进行平面构图、PPT制作、考试题目构图等用途。软件不仅支持2D平面设计，还能够将这些设计转换为3D立体形态，极大地丰富了几何教学的形式和内容。软件还拥有很多强大的功能，如果你需要的话快来下载试试吧，它一定可以最大的满足你的需求。

立几画板使用教程

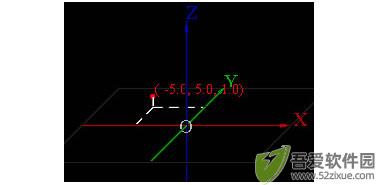

1、选择[铅笔]工具，按住Ctrl键(得到的是整点)移动鼠标，使点坐标为(-5。0，5。0，0。0)，按下鼠标左键不松开向上拖动，使点坐标为(-5。0，5。0，1。0)，松开鼠标与Ctrl键，得点A，如图。

2、移动鼠标到适当位置直接单击(不上下拖动，使之与A点Z值相同)得点B，同法得点C。在点A上单击，得面ABC。

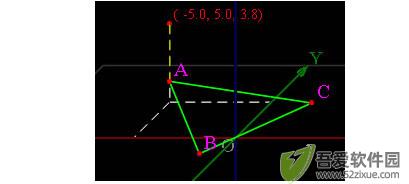

再在点A上按下鼠标，取得它的坐标X、Y值，不按Ctrl键向上拖动，使其坐标为(-5。0，5。0，3。8)，松开鼠标得顶点V，如图。

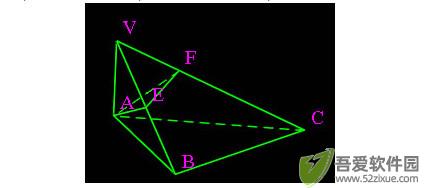

3、移动鼠标可得虚线标示的棱台，改变与V点距离，可见棱柱与棱锥。在V点附近单击得三棱锥V-ABC。单击A点，在线段VB中点处单击得线段AE，在线段VC上任意处单击得线段EF(图中F是三等分点)。回点A单击，得封闭面AEF，右击鼠标，完成绘图。

单击工具栏中[锁定]工具，在图形区拖动鼠标，从不同角度观察图形，如图。

立几画板核心功能

1、图元类型丰富提供点线面、柱锥台、圆弧球等丰富的几何元素，以及命令按钮和动态计算功能。支持多种图元选取方式，属性修改便捷，并具备无限次的撤销与重做功能，同时拥有全面的帮助文档，易于学习和使用。

图形直观性强

支持正平行投影、斜平行投影、中心投影等多种显示模式，能够多视角展示图形(如主视图、左视图、顶视图)。自动将被遮挡线条显示为虚线，允许为每个对象添加材质属性及灯光效果、彩色贴图，使得作品显得自然逼真，宛如照片。

计算快捷准确

通过选取图元，快速确定点线面之间的关系，例如共线、异面、平行或垂直等，并能精确测量相关长度、角度和距离，比如线面角、二面角、异面直线所成的角度及其距离，度量结果以动态文本形式展示。此外，画板内置强大的函数计算器，方便教学使用。

变换方式多样

不仅能够从不同角度观察立体结构，执行视变换;还能对图形进行旋转、平移、缩放等操作。动作按钮便于创建变换动画，帮助用户在变化中发现不变规律。

文字功能强大

可以直接在图形中添加文字注释，兼容各种字体和符号;可导入由WORD编写的RTF格式文本，插入幻灯片、FLASH等内容，直接演示问题解答过程。

图像功能实用

制作的图形既可以保存为立几画板文件，也可以保存为图片格式，便于与其他软件交换数据。支持打开或保存多种图像文件格式(如bmp、jpg、gif、png)，并支持缩放、裁剪和格式转换等操作。

立几画板推荐价值

制作脚本：能够实时记录几何图形的构建步骤，支持通过回放与重做功能查看操作流程。同时，脚本还可将绘图全过程以文字形式描述保存。

图形变化：借助工具箱中的功能，可对已有图形按设定数值、计算结果或动态参数进行旋转、移动、缩放操作，并在变换过程中维持原有的几何关联。

测量和计算功能：具备测量与运算能力，例如测量线段长度、弧线距离等，支持基本四则运算及函数计算，并将计算结果以动态方式呈现在界面中。

绘制多种函数图像：兼容直角坐标与极坐标环境，只需输入函数表达式，即可绘制任意初等函数的图像，亦可限定自变量的取值区间。

画线画圆工具：在图形绘制方面较普通绘图工具更加精确，符合数学作图规范。线型包括线段、射线与直线，所画圆为标准正圆，充分体现欧氏几何特性。

制作复杂的动画：可通过定义、构造和图形变换，将基础动画组合成复杂的运动效果。利用高效的轨迹追踪功能，可清楚观察运动对象的路径。

保持和突出几何关系：维持几何结构间的固有关系是本软件的核心特点，无论图形如何变动，其内在的几何联系始终保持不变，便于在动态变化中探究恒定的几何原理。
